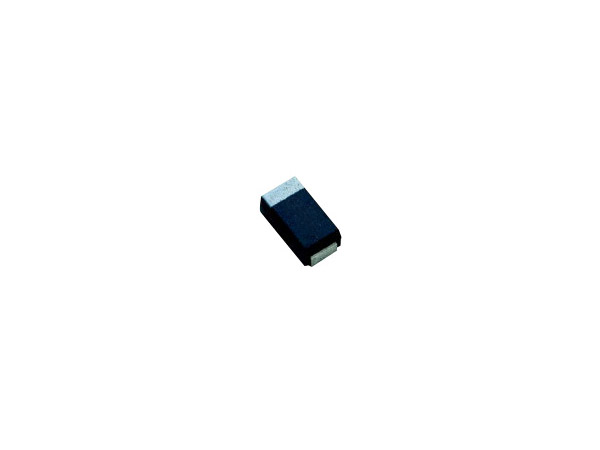

탄탈 캐패시터는 극성이 있는 캐패시터입니다.
띠무늬가 있는 부분이 +입니다. 극성을 잘못 연결하면 탄탈은 터져 사용할 수 없습니다.

캐패시터(콘덴서)란 전극판의 한쌍을 절연체 사이에 분리 시켜 놓은것 - 각 전극에는 전하라하는 전기가 축적이 된다.
캐패시턴스(Capacitance)란 캐패시터에 전압과 전하를 저장할수 있는 용량 - 저항값(Reactance) X c 는 주파수에 따라 X c가 변화한다.

캐패시터의 큰 특징 DC전압의 경우 캐패시터를 통과할수 없으며, 전류가 캐패시터를 흐를때의 저항값 (Reactance) X c 이 주파수에 따라 변한다.

캐패시터는 온도와 효율에 따라 용량값이 변한다.

대표적인 온도효율값
Z5U = +22%/-56% Change over -10℃ to +85℃
X7R = ±15% Change over -55℃ to + 125℃
NP0 = 0±30 ppm/℃ over -55℃ to + 125℃

전해 캐패시터 : 고용량의 캐패시턴스 값 가능. 극성이 있음. Ls:높음, Rs:높음, Rp:높음 오차율 보통 ± 20%

탄탈 캐패시터 : 고용량의 캐패시턴스 값 가능. 극성이 있음. 온도특성, 주파수특성은 전해 캐패시터보다 우수하다.
Ls:낮음, Rs:높음, 일반적인 전압 100V까지 오차율 보통 ± 20%

세라믹 캐패시터 : 가장널리 사용되는 캐패시터, 극성없음. 온도특성,주파수 특성좋음. 고주파 특성이 좋음. Ls:아주낮음, Rs:낮음, Rp:보통

필름 캐패시터 : 무극성, 정밀도높음, 고주파에는 사용할 수 없음. Ls:낮음, Rs:아주낮음, Rp:아주낮음, 오차율 보통 ± 5%

마이카 캐패시터 : RF회로에 많이 쓰임. Ls:아주낮음, Rs:낮음, Rp:아주낮음, 오차율 보통 ± 5%

전원회로(60Hz) - 전해콘덴서
SMPS 필터링 - Low ESR전해, LowESL 전해 혹은 필름 캐패시터
파워버스 필터링 - 탄탈캐패시터, 전해캐패시터
디지털 IC 바이패스 - 세라믹 캐패시터 (고주파용)
타이머와 오실레이터 - 필름캐패시터, NP0온도특성값 세라믹 캐패시터 (정확도 높고, 안정적인 것)
오디오 필터와 앰프 - 필름캐패시터 ( 작고, 누설이 작은 것)
ADC - 필름캐패시터 (정확성, 누설전류 적은 것)

(참고) 캐패시터는 우리나라에서 콘덴서라고 불리우나, 콘덴서는 여러 가지뜻을 가지고 있으므로 세계적으로 통용되는 캐패시터를 쓰는게 맞습니다.
