전자냉각소자 (THERMO MODULE)

효과에 의한 냉각 방법, 두개의 다른 금속으로 연결된 열전쌍으로 전류를 흘려 주면 열이 차가운 열전쌍에서 흡수되어 뜨거운 열전쌍에서 흩어진다.

특징 장점
기계적 가동부분이 없음 정밀한 온도제어 가능
+,-의 변환으로 냉각과 가열이 변환됨 국부냉각 가능
소형, 경량 있음 무소음, 무진동으로 유지
냉매가스를 사용하지 않음 장수명, 신뢰성이 높음
열전반도체의 수명은 반영구적이라고 할 수 있지만, 온도변화의 차이에 의해 수명이 결정됨 보수가 필요없음
온도 응답성이 매우 빠름 어떤 방향에서도 사용 가능

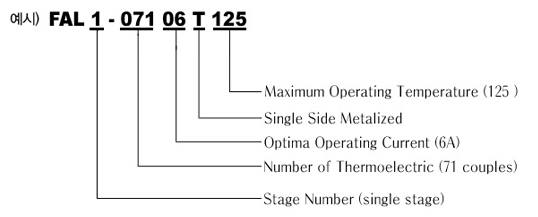

Method for Naming FAL module and Example

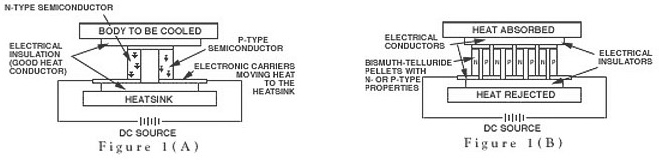

An Introduction To Thermoelectric cooling module
Feature

열전소자에 전기를 공급하는 방법 :
열전소자에 공급되는 전류는 직류이다. 따라서, 보통의 가정에서 사용되는 전원은 교류이기 때문에 열전소자를 사용하려면 직류변환기(전원공급기)가 있어야 한다.


열전소자에 사용방법 :
열전소자는 전원을 공급하면 한쪽면은 냉각이 되지만, 그 반대쪽 면은 반대로 가열현상이 일어난다.
이는 에너지 보존 법칙에 부흡하는것이다. 발열부위의 온도를 얼마나 식혀주는가에 따라서 냉각이 얼마나 효율적으로 되는가를 결정할 수 있다.
그러나 발열부위를 식혀주지 않을 경우에는 발열부위의 온도가 냉각부위로 옮겨가 결국 전체기판이 더워지기 시작한다.
비스무스와 텔레늄의 용해온도는 섭씨 420도 내외이나 N.P형 소자를 이룬 비스무스와 텔레늄의 합금을 세라믹 판에 붙이는 납의 용해온도가
섭씨 180도 (시중 제품 일부 : 120도)여서 결국 열전소자가 파괴된다.


열전소자를 구동할 때 필요한 장치 :
전원공급기, 방열기, 냉각팬, 방열컴파운드 등이 필요


적용 :
전자부품 온도저에, 전자냉각 에어 크린 시스템, 전자제습기, 결로방지 장치, 혈액분석기, 모터 냉각장치, 소형항온조, 원심분리기, 초저온 온도제어시스템, 광통신용 레어저다이오드,
적외선 가스 분석기 CCD 카메라, 광전자 중배관, 반도체 프로세스용 항온조, 냉장고, 화장품 보관함, 와인쿨러, 정수기, 차량용 냉장고

펠티어소자
선택된 필터

    • 품절상품 제외
    • 해외구매 제외
  • 더보기
  • [상품번호:5869]

    [OEM]

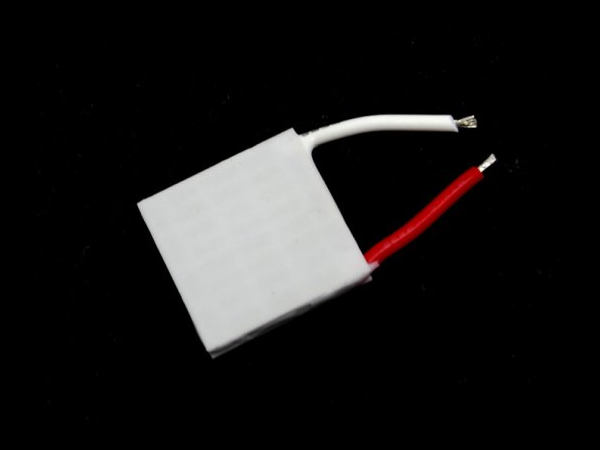

    FALC1-00705T150

    펠티어냉각소자 / 사이즈 10x10 / 정격전압 0.6V / 최대전압 0.85V / 최대전류 5A / 소비전력 2.8W
  • 5,000
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5866]

    [OEM]

    FALC1-03506T150

    펠티어냉각소자 / 사이즈 15x30 / 정격전압 3.3V / 최대전압 4.2V / 최대전류 6A / 소비전력 16.8W
  • 6,500
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5862]

    [OEM]

    FALC1-07105T125

    펠티어냉각소자 / 사이즈 30x30 / 정격전압 6V / 최대전압 8.5V / 최대전류 5A / 소비전력 29.1W
  • 7,000
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5858]

    [OEM]

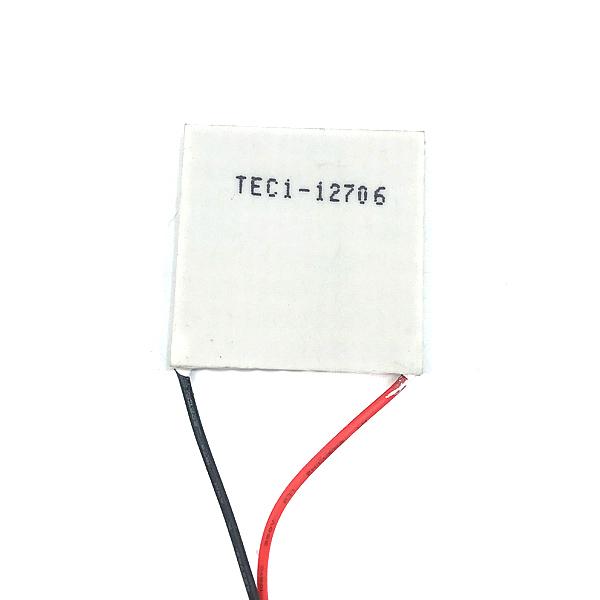

    FALC1-12706T125

    펠티어냉각소자 / 사이즈 40x40 / 정격전압 12V / 최대전압 15.2V / 최대전류 6A / 소비전력 61W
  • 9,000

  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5875]

    [OEM]

    FALC2-25408T150

    펠티어냉각소자 / 사이즈 40x40 / 정격전압 12V / 최대전압 15.2V / 최대전류 8A / 소비전력 92.1W
  • 27,000
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5861]

    [OEM]

    FALC1-09512T150

    펠티어냉각소자 / 사이즈 30x40 / 정격전압 9V / 최대전압 11.4V / 최대전류 12A / 소비전력 92.6W
  • 9,500
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5867]

    [OEM]

    FALC1-02306T150

    펠티어냉각소자 / 사이즈 15x20 / 정격전압 2V / 최대전압 2.8V / 최대전류 6A / 소비전력 11.0W
  • 6,000
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5857]

    [OEM]

    FALC1-16110T150

    펠티어냉각소자 / 사이즈 45x45 / 정격전압 16V / 최대전압 19.3V / 최대전류 10A / 소비전력 134.2W
  • 16,000
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5863]

    [OEM]

    FALC1-07110T150

    펠티어냉각소자 / 사이즈 30x30 / 정격전압 6V / 최대전압 8.5V / 최대전류 10A / 소비전력 59.1W
  • 12,500
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5854]

    [OEM]

    FALC1-03160T150

    펠티어냉각소자 / 사이즈 40x40 / 정격전압 3V / 최대전압 3.5V / 최대전류 60A / 소비전력 128.3W
  • 36,000
  • 1

    1

    약 1일

  • 더보기
  • [상품번호:5851]

    [OEM]

    FALC1-03140T150

    펠티어냉각소자 / 사이즈 35x35 / 정격전압 3V / 최대전압 3.5V / 최대전류 40A / 소비전력 85.5W
  • 29,000
  • 1

    1

    약 1일
