션트저항이란?

분로 저항의 일종으로 주로 전류의 양을 측정하는데 많이 사용되고 있는 저항입니다.

예제 회로에 션트 저항 3mΩ일 경우, 전압 차가 V가 Vshunt=0.015V로 읽혀 진다면,
Ohm's Law에 의해 V=IR로 계산을 하여보면, 션트 저항에 걸리는 전류는

I = V/R = 0.015/0.003
I = 5A

여기서 션트저항에 걸리는 파워는

P = I x V = 0.015 x 5 = 0.075W (1W정도의 션트저항을 쓰면 넉넉한것을 알 수 있습니다.)

OPAMP로 션트 저항에 걸리는 전압 값을 계산한 다음 피드백으로 PWM 값을 조정하면 정전류 구동을 할 수가 있습니다.
단, 션트저항의 용량 값이 너무 작으면 오차가 발생할 수 있고, 열에 의해 션트 저항값 자체가 변할 수 있으므로 션트 저항값을 본인의 어플리케이션에 맞게 선정해야 하고, 또한 션트 저항이 정밀해야 됨을 알 수 있습니다.

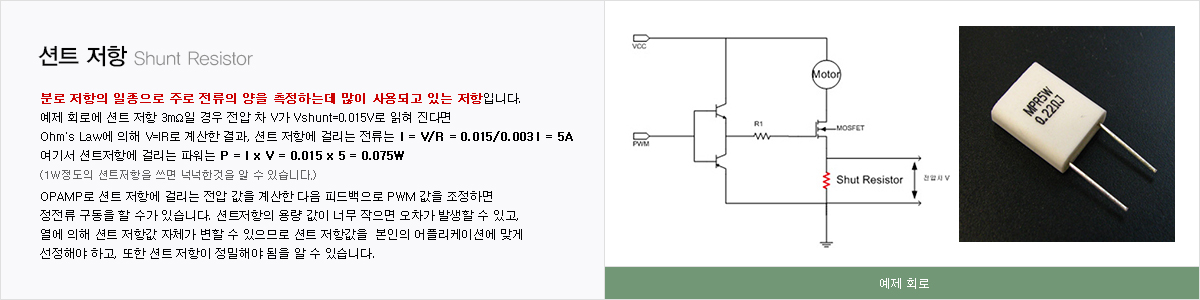

예제 회로
