AVRMALL USBISP MK2
USB방식의 AVR 다운로더 (AVRISP mkII 호환 제품), 빠른 다운로딩 속도 지원, ISP 6핀10핀/PDI 6핀/TPI 6핀 지원, USB전원사용으로 타켓보드전원 공급 가능(5V 또는 3.3V), 타겟보드 전원 사용 (1.8~5.5V) 저전압까지 프로그래밍 지원
업체: 네로테크 닫기
문의전화 : 070-7506-8531
홈페이지 : http://www.avrmall.com/
상품코드 1077889
판매가격 35000 원 (부가세 미포함가)
제조사 AVRMALL
적립금
평균준비기간 2~3일
브랜드 AVRMALL
A / S 정보
최소주문수량
1 개
수량


USBISP MK2

주요 기능

  • ATMEL사의 AVRISP mkII 호환가능 AVRISP 프로그래머
  • AVR Studio 호환 (AVR Studio V4.11 이상, V5.0, V6.0 지원)
  • CodevisionAVR C compiler V1.24.6 이상 동작 가능
  • 모든 ISP포트를 잇는 AVR MCU 프로그램 가능
  • 내부 Fuse Bit, Lock Bit Read/Write
  • 타겟 전원 1.8V ~ 5.5V에서도 프로그래밍 지원
  • USB port 전원사용 및 외부 전원사용
  • 규격(가로x세로) : 7.1cm X 4.1cm
  • Connecting Interface : USB A/B Type Cable
  • 6Pin or 10Pin ISP 커넥터(ISP AVR용)
  • 6Pin PDI 커넥터(XMEGA AVR용)
  • 6Pin TPI 커넥터(TINY AVR용)
  • 6Pin Flat Cable, USB Cable(A/B) 제공
  • Display : Power Led(RED), Status led(GREEN)
  • USB 전원공급 : JP2 점퍼를 VCC에 꽂음
    측면의 Switch : "+3.3V" 일 경우 USB 전원 사용으로 +3.3V 전원 공급
    측면의 Switch : "+5V" 일 경우 USB 전원 사용으로 +5V 전원 공급
  • 외부 전원공급 : JP2 점퍼를 TARGET에 꽂음

 JP2 점퍼

  VCC SW

 전원 공급

  VCC

 +3.3V

 USB 전원을 +3.3V로 변환하여 전원 공급

  VCC

 +5V

 USB 전원을 +5V로 변환하여 전원 공급

 TARGET

 사용안함

 타겟보드의 전원 공급

(외부 혹은 USB POWER 사용시 반드시 선택하여 주시기 바랍니다.)
*주의 : PDI 사용시 전원은 +3.3V 선택이나 외부 타겟보드 전원을 사용하여야 함

  • ISP 6핀 지원
 1  MISO  VCC  2
 3  SCK  MOSI  4
 5  RST  GND  6

  • ISP 10핀 지원
 1  MOSI  VTG  2
 3  GND  GND  4
 5  RST  GND  6
 7  SCK  GND  8
 9  MISO  GND  10
  • PDI 6핀 지원

 1  DATA  VTG  2
 3  N.C  N.C  4
 5  CLK  GND  6

  • TPI 6핀 지원
 1  DATA  VTG  2
 3  CLK  N.C  4
 5  RST  GND  6



주요 사양

  • Size : 70.7(W) x 40.9(L) x 23(H)mm
  • 휴대하기 간편한 미니케이스

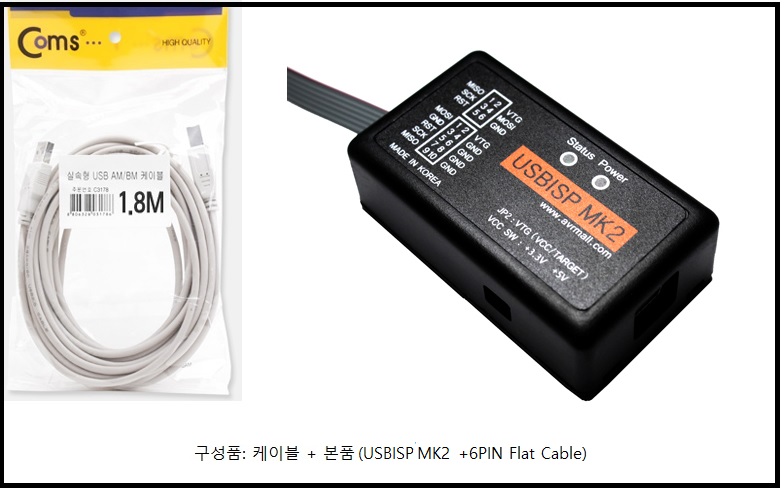

  • 기본 제공 사항 :
    - USB 케이블 A/B 2M 포함
    - 6PIN Flat Cable 포함(10PIN Flat Cable 별도 구매)

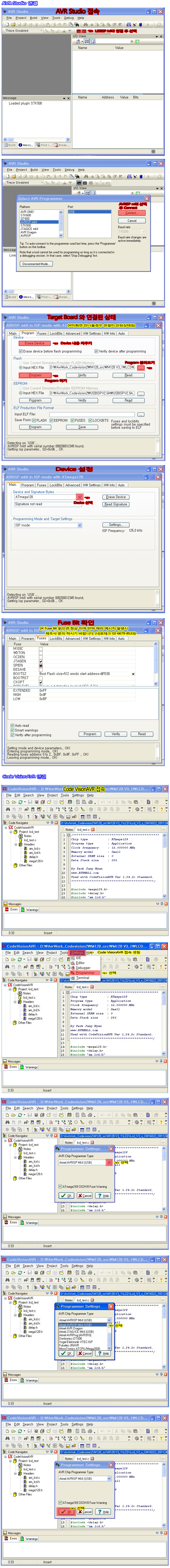

관련 자료

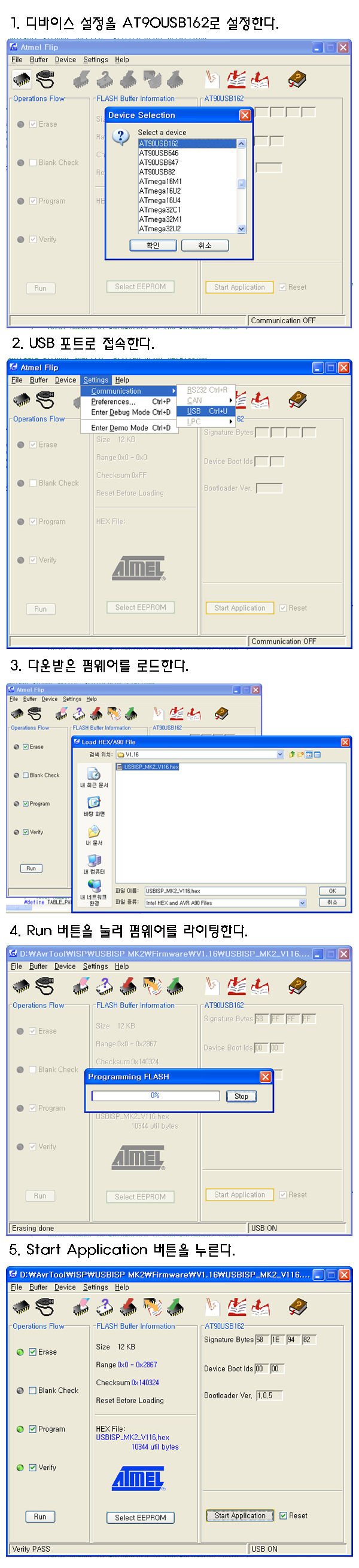

펌웨어 업그레이드 자료

8) 라이팅이 완료된 후에 USBISP MK2의 JP1을 Normal에 꽂는다.
9) USBISP MK2를 PC에서 제거한 후에 다시 PC에 연결한다.



상품평

구매 고객이 등록한 상품평 입니다.

0 건의 상품평 이 있습니다.

상품문의

상품에 관한 문의가 아닌 배송 / 결제 / 취소 / 교환 / 반품에 대한 문의는 고객센터 > FAQ > 문의하기를 이용해 주시기 바랍니다.

제품 FAQ 제품에 많이 물어보는 FAQ입니다.

3건의 상품문의가 있습니다.

반복 다운로드 하다보면 생기는 문제
같은 mcu 50개에 똑같은 펌웨어를 넣는 반복 작업을 하다보면 Status의 녹색불이 켜지며 다운로드 할수 없게 되고, 다시 컴퓨터로 연결된 USB를 뺏다가 다시 연결하면 다시 Power에 빨간불이 들어와서 다운로드 가능하게되는데
왜이런현상이 일어나는거죠 ??
한두번 넣기에는 좋은데 대량작업용으로는 별로네용

MCU는 ATmega8 ,
툴은 AtmelStudio 6.2 입니다.
안녕하세요 답변드립니다.

문의하신 제품은 제조사 네로테크 ☎070-7506-8531

쪽으로 문의 부탁드립니다.

도움을 드리지 못해 죄송합니다.

감사합니다.

Window10에서 사용
기존 mkII를 STK500으로 쓰는데 Window10에서 갑자기
Could not connect to AVRISP mkII on USB
라는 메세지가 나옵니다.
이 제품은 문제없이 쓸 수 있는지요?
이 제품 품절인가요?
장바구니에 보면 품절이라고 나오고 검색 및 내용에 보면 품절 내용이 없는데요...
확인 부탁드립니다.
안녕하세요 고객님

해당 상품은 현재 정상 판매중입니다.

감사합니다
