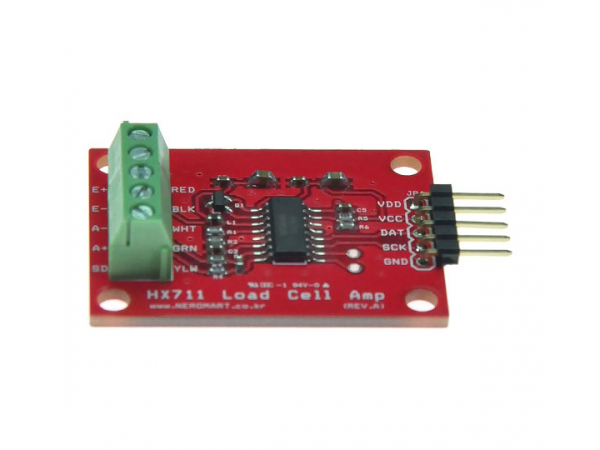

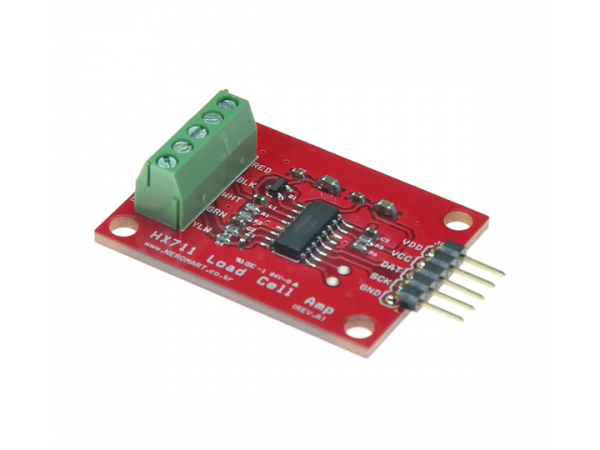

HX711 Load Cell Amplifier (NER-16059)


제품 특징
  • 무게를 쉽게 측정하는 로드셀을 읽을 수 있는 HX711 IC를 위한 로드셀 앰프 모듈
  • 마이크로컨트롤러에 연결하면 로드셀의 저항 변화를 읽을 수 있으며,
    약간의 보정을 한다면 무게를 매우 정확하게 측정할 수 있다.
  • 아나로그와 디지털 전원 공급을 분리
  • HX711은 통신을 위해 2선 인터페이스(CLOCK,DATA)를 사용
  • 마이크로컨트롤러의 GPIO핀에 작동하며 많은 HX711용 라이브러리가 존재한다.
  • 로드셀은 HX711에 연결하기 위해 4선식 휘스톤브릿지(Wheatstone bridge configuration)를 사용한다.



제품 사양
  • 동작전원 : 2.7V - 5V
  • 동작전류 : <1.5mA
  • 10SPS 또는 80SPS output data rate 선택 가능
    (기본 10SPS 이며, 80SPS시 노이즈가 증가한다.)
  • 로드셀단자(JP2) : "E+" pin - (Excitation+ or VCC), 로드셀 RED
    "E-" pin - (Excitation- or GND), 로드셀 Black
    "A-" pin - (Amplifier-, Signal- or Output-), 로드셀 White
    "A+" pin - (Amplifier+, Signal+ or Output+), 로드셀 Green/Blue
    "SD" pin - (Shield), 로드셀 Yellow
  • 핀명칭(JP1) : 'VDD' pin - main supply voltage (2.7-5.5V)
    'VCC' pin - digital logic voltage (2.7-5.5V)
    'DTA' pin - HX711 data input/output (2.7-5.5V)
    'SCK' pin - HX711 clock input (2.7-5.5V)
    'GND' pin - ground from the system
  • 핀아웃 : 2.54mm
  • PCB Size : 40mm x 30mm

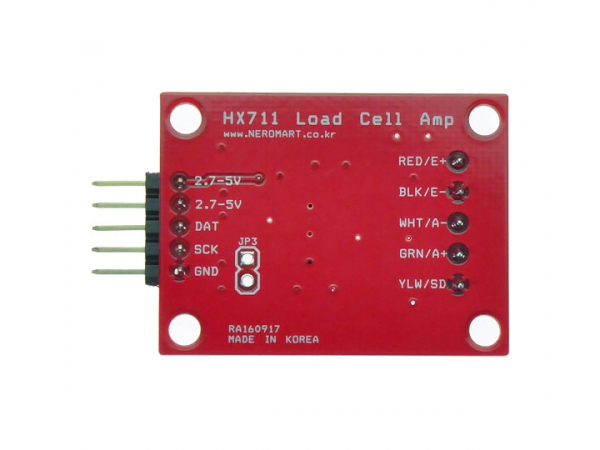

핀아웃(Pin Out)



회로도(Schematic Diagram)

     보드 사이즈(Dimensnion)
