GL-CON457P-ST

System Features

  • 지원 TFT-LCD : 4.3” (480x272), 7” (800x480)
  • Memory : NAND 128MByte
  • Image : BMP, JPG, PNG, TGA format 지원 ; RGB 565 output
  • Back-light control : Dynamic PWM Control
  • Touch : 4선 저항막 방식
  • UART : 2ch [ Debug channel / MPU channel ] : RS-232 통신
    • Baud rate : 115200
    • Data bit : 8
    • Stop bit : 1
    • Parity bit : None
    • Board 내부에 RS232 통신 가능 IC 설계
  • USB : 1ch Device USB (type : mini USB)
    • Image 자료 등의 파일 관리
  • Power : DC +5v



Mechanical information

Item   Min Type Max Unit Note
Module size Horizontal   123.00   mm
Vertical   75.00   mm
Weight   TBD   g



Absolute Maximum Ratings

  • Environmental Absolute Ratings
    • Item Min Max Unit Note
    Storage temperature -30 70 °C
    Operating temperature -20 60 °C

  • Electrical Absolute Ratings
    • Item Symbol Max Min Max Unit Note
    Power supply voltage VCC -0.3 5 5.5 V GND = 0
    UART voltage RxIN     ±25 V
    TxOUT   ±13.2   V
    DC input High voltage VOH 2.5     V
    DC input Low voltage VOL     0.8 V

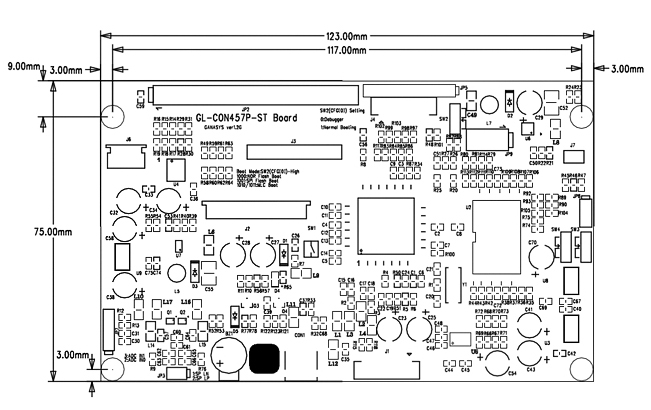

    보드 치수



    Application Example

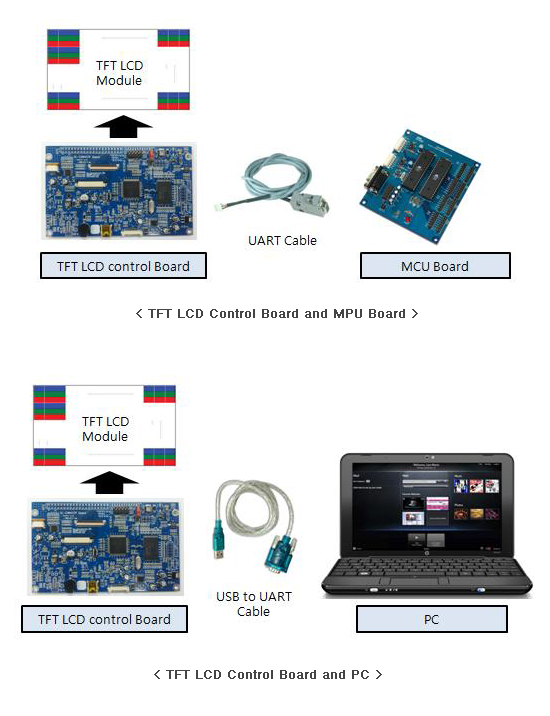

    TFT LCD control Board는 UART(RS-232) 방식이 가능한 기기 또는 시스템과 연동 동작이 가능하다. Board를 제어하기 위해 UART와 Power를 연결은 J1 connect와 연결하도록 한다. 잘못된 연결로 인한 기기의 파손 및 오동작이 발생하지 않게 하기 위해, 표1에 있는 J1 connect의 pin에 대한 내용을 참고하여 연결 작업을 한다.

      ※ 그림에 나와 있는 구성은 TFT LCD control board의 구동에 필요한 예제입니다. 그림에 나와 있는
          MPU board, PC, UART Cable, USB to UART Cable 등의 제품은 제공되지 않습니다.





    TFT-LCD Control Board

    TFT-LCD Control Board 소개

    GL-CON457P-ST 보드는 TFT-LCD를 효율적으로 제어하기 위해 32bit급 MCU를 채택하였으며, 사용자는 명령어 전달만으로 TFT-LCD에 원하는 이미지를 출력할 수 있습니다. 또한 USB로 메모리 관리 기능 있어 이미지 파일을 저장하기가 간편합니다. 추가적으로 내장 폰트와 옵션으로 Buzzer가 있습니다.
    • TFT LCD spec. : 4.3” [480x272], 7” [800x480] ; 800x600까지 지원
    • Memory : 128MByte / USB Memory 설정 명령어
    • Touch : 저항막 방식 / Touch 입력 정보 (x,y) 좌표값으로 전달
    • 지원 그림 파일 포멧 : BMP, JPG, PNG, TGA
    • Back-light control : Dynamic PWM Control / 밝기 조절 명령어
    • Font : 영문과 기호 [16x24 : ASCII Code] / 한글 [24x24 : KSC5601 Code] / 글자색
    • Buzzer control (옵션) : 20 종류의 Beep 명령어
    • UART : 2ch UART [RS-232통신]
    • USB : 1ch device USB [mini USB type]
    • 보드 크기 : 123mm x 75mm
    • Power : 5v / 500mA
    • 온도 : -20 0C ~ 60 0C (LCD 기준)

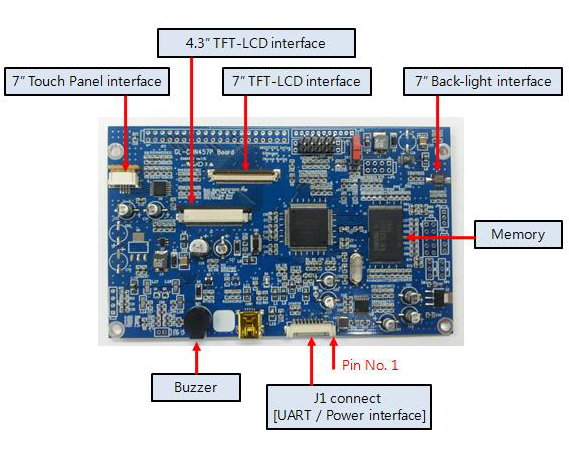

    Interface 구성

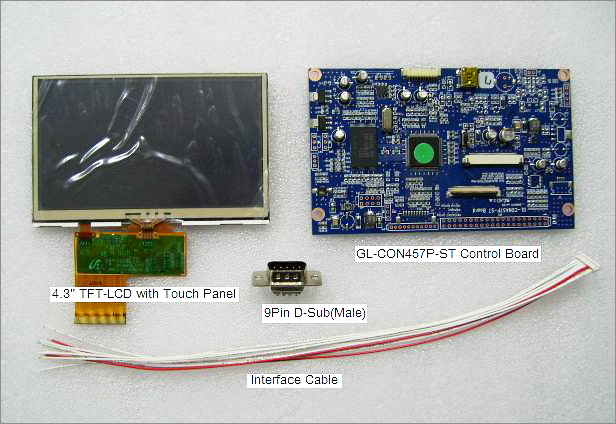

    구성품
