OB-27S44
6mmx2.2mm, 콘덴서마이크, 좋은감도, 44dB, 초소형사이즈의 마이크,SMD타입
페이스북 pin 구플 밴드 블로그 라인 카톡 카카오스토리 link
상품코드 8576
판매가격 480 원 (부가세 미포함가)
제조사 BSE
적립금
평균준비기간 1~2일
최소주문수량
1 개
수량

유형
출력 유형
방향
주파수 범위
감도
신호대 잡음비
임피던스
전압 - 정격
전류 - 공급
포트 위치
밀폐 등급
종단
크기/치수
높이(최대)
형태

상품관련 자료 다운로드
20061204111642.gif 1
상품상세정보 관련상품 상품평 상품문의 배송/교환/환불

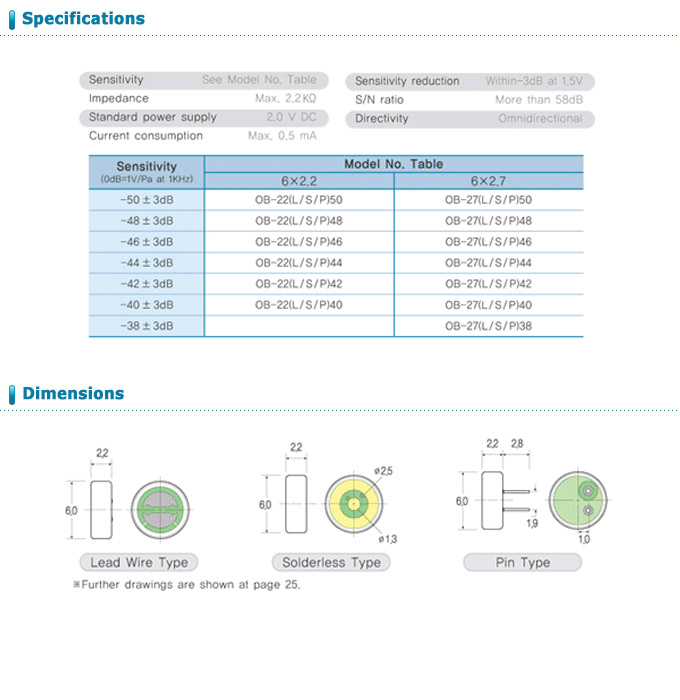

OB-27S

ECM (Electret Condenser Microphone)이란?

DM1 Model은 X,Y 2AXIS 센서와 증폭회로가 내장되어있는 방식으로 ZeroOffset 및 Gain 조정이 되어 있는 제품입니다.고분자 Film에 전하를 가하여 일렉트렛(Electrets) 이라는 반영구적인 전하(Electric Charge)를 가지는 유전체와 금속 Polar Ring에 Pet Film을 접합하여 제작한 diaphragm 사이에는 정전기장이 형성된다. 이러한 유전체와 diaphragm 사이에 형성된 정전기장의 정전용량은 diaphragm이 접근한 거리에 비례하는 양만큼 증가하게 된다. 음성신호가 Microphone의 Sound Hole로 입사를 하게 되면 그 입사음에 따라 diaphragm이 진동을 하게 되는데, 이 diaphragm이 유전체에 가까워 진만큼 정전용량은 증가하고, diaphragm이 유전체에 멀어지는 만큼 정전용량은 감소한다. 이렇게 정전용량이 변화를 일으킨 만큼 전압의 변화가 일어나는데, 이 전압을 FET로 증폭하여 마이크로서 이용하는 것을 ECM (Electret Condenser Microphone)이라 한다.

감도

마이크에 음압이 입사될 때, 어느 정도의 출력이 나오는지를 나타내는 것이 마이크의 감도이다. 감도의 표시는 규격에 따라 다르지만, 일반적으로 JIS 규격과 BTS 규격이 사용되고 있다. JIS, BTS 에서는 마이크의 기준점에 1000Hz의 정현파 1 μbar의 음압이 인가될 때, 출력 단자에서 개회로 전압을 ㏈ (0 ㏈= 1V/ μbar )로 나타낸다. 마이크 감도 표기에서 주의해야 할 점은, 표시법에 따라서는 인가되는 음압과 출력 전압의 값이 다른 경우가 있다는 점이다. 인가 음압이 1μbar (74㏈ SPL)인 경우와 1Pa (94㏈ SPL)인 경우가 있다.
X ㏈/ μbar = (X-20) ㏈V/Pa

출력 임피던스

마이크로폰의 출력단자에서 본 1000Hz의 내부 임피던스의 공칭치를 출력 임피던스라 한다.

주파수 특성

음향기재에서 가장 많이 쓰이는 용어로 그 기재의 전 가청주파수 대역에 대한 각각의 반응을 나타내는 중요한 용어이다. 그 기재의 주파수 특성을 나타내는 말로써 기재의 입력부에 사인파 발생기를 연결하고 출력부에 레벨측정기를 연결한후 사인파 발생기의 주파수를 20㎐부터 20㎑까지 변화시키면서 그 기재의 출력레벨의 변환을 이용해서 그 기재의 음색에 대한 특성을 나타내 주는 것을 말한다.

DB(Decibel)

음의 크기(Loudness)는 공기의 진동에 의해서 발생한 음파 진폭의 크고 작음에 의해서결정된다. 진폭이 클수록 음은 크게 들리고, 진폭이 작을수록 작게 들린다. 그러나 인간이
느끼는 음의 크고 작음은 청감으로 지각할 수 있는 감각량 이어서 물리적인 음의 크기와는 다르다. 이러한 이유 때문에 인간이 감각적으로 느끼는 음의 크기를 음량, 물리적으로 측정한 음의 크기를 음압(Sound Pressure)이라고 부르고 있다. 그러나 유감스럽게도 인간이 청감으로 느끼는 음의 크기와 전기적으로 측정한 음압은 전혀 다르다. 따라서 음의 크기를 인간의 청감과 일치하는 측정단위로 표현할 필요가 있다. 이것을 ㏈(데시벨: Decibel)이라고 한다. 즉, ㏈는 두 음에 대한 물리적인 강약을 대수(Logarithm)로 나타낸 비교값으로서 두 신호의 음의 강도 또는 전력레벨 차(비율)를 다음과 같이 매우 효율적으로 표현할 수 있다.

레벨 차 = log P/P0 decibel (1) = 10 log P/P0 decibel(㏈) (2)

SPL(Sound Pressure Level)

SPL은 음압 레벨을 의미한다. 이는 지속적인 소리의 세기를 측정하는 단위이다. 0㏈은 인간이 들을 수 있는 소리를 구분하는 경계점이다. 다른 말로 하면 단지 인간이 들을 수 있는 가장 조용한 소리가 0㏈ SPL이다. 거실에서의 조용한 대화는 60㏈ SPL정도이며, 아주 소란한 락 콘서트는 120㏈ SPL정도의 소리 레벨이 될 것이다

지향성

지향성이란 진동판의 전면(수직방향)을 0도로 하여 전후/좌우/상하의 입체적인 360도 각 방향의 감도변화를 말하는데, 무지향성(omni-directional), 단일지향성(uni-directional), 양지향성(bi-directional)이 있다.



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.
데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
POM-2245L-C33-R

3,399

POM-2245L-C10-R

3,399

POM-2244P-C33-R

4,591

POM-2244P-C3310-2-R

4,591

(5) 총 0 건의 상품평이 있습니다.
총 5건의 상품문의가 있습니다.
SMD 타입
SMD 타입인걸 알고는 구매했는데.

납땜되는부분이 외관케이스 안쪽으로 들어가 있네요.

실제로 PCB 아트웍시 패턴디멘젼같은게 필요합니다.

데이터시트면 더욱 좋구요.

그리고 음성입력부분의 검은색부분이 SMD 리플로우를 태워도

손상되지 않나요??
Lead Wire Type 있습니까..?
Lead Wire Type 있습니까..?

구매 할때 어떻게 적어야 하는지요..?
안녕하세요 고객님
올려져 있는제품스펙으로만 있습니다.
감사합니다.
타입 종류별로 있습니까?
3가지 종류(리드와이어, 솔더리스, 핀)별로 있습니까?
답변드립니다.

판매중인 상품 그대로를 판매합니다. 그외 상품은 보유하고 있지 않습니다.
출력
소리크기에 따라
출력된는 전압이나, 전류를 알수 있습니까?
상품의 데이터 외에는 보유자료가 있지 않습니다.
작동시키려면...??
55 Jack or 35 Jack의 line을 바로 콘덴서 마이크에 soldering하여 사용하면 되는것인가요??
아닙니다. 데이터를 확인하세요.

증폭이 필요할수 있습니다.
