Any Vendor DC-005(2.5)
파워잭 내경 2.5파이
페이스북 pin 구플 밴드 블로그 라인 카톡 카카오스토리 link
상품코드 2676
판매가격 120 원 (부가세 미포함가)
제조사 Xinlong (중국)
적립금
평균준비기간 1~2일
브랜드 Any Vendor
최소주문수량
1 개
수량


상품관련 자료 다운로드
상품상세정보 관련상품 상품평 상품문의 배송/교환/환불

Genaral

This specification covers the requirements for DC socket used for Audio systems and Video systems.

 Rated

Practical Temperature Range25℃ to +70℃
Humidity Range85% RH.MAX.
Rated Voltage30V DC
Rated Current1A
Test ConditionUnless otherwise specified herein, all measurements and tests shall be made at temperature of 5℃ to 35℃ and relative humidity of 45% to 85%.

 Eletrical Requirements

Insulation Resistence
Insulation Resistance of betwee mutually insulated terminals or metalic parts shall not be less than 100 megohms before test or initial, using a 500 volts DC insulations resistance.

ConditionValue
Initial100 megohmes or more
After heat test
After cold test
After resistance to soldering heat test
After life test
After temperature cycling test
After humidity test50 megohmes or more

Contact Resistance
Contact Resistance of between terminals of the socket to be made a closed circuit shall not exceed 30 milliohms before test or initiated, and shall not exceed 60 milliohms after life test, at a current of below 1kHz by the voltage drop or four terminals method.

ConditionValue
Initial100 megohmes or more
After heat test
After cold test
After resistance to soldering heat test
After life test
After temperature cycling test
After humidity test50 megohmes or more

Withstand Voltage
The Socket shall be withstanded 250V(AC 50/60Hz RMS) between mutually insulated contacts for one minute, without breakdown.

 Mechanical Requirements

Insertion and Extraction Force
Insertion and extraction force of socket shall be measured with a load cell or equivalent. The matching plug shall be inserted into the socket and extracted from the socket slowly.

ConditionValue
Initial3N to 14N
After heat test
After cold test
After resistance to soldering heat test
After temperature cycling test
After humidity test
After life test2N to 12N

Terminal Strength
Every terminal shall be capable of withstand a force of 3N on 10 seconds without lossing and breakdown, but deforming of termination is accepted.

 Environment Requirements

Life Test
The life test shall consist of 5,000 cycles of insertion and extraction with gauge plug covered with a thin coat of grease in order to prevent from heating or wearing, at a rate of 20 to 30 cycles per minutes under no load. At the conclusion of the test, the socket shall be comply with paragraphs C1 and C2, and be in operating condition.

Humidity Test
The socket shall be subjected to temperature of 40℃±2℃ and relative humidity of 90% to 95% for a period of 96 hours. Upon completion of the exposure, dew drops shall be blown out and removed from the socket, after which the socket shall be conditioned at room ambient conditions for 30 minutes. At the conclusion of the test, the socket shall be comply with paragraphs C1 and C2.

Heat Test
The socket shall be subjected to temperature of 70℃±2℃ for a period of 96 hours, then shall be allowed to remain in the room ambient conditions for 30 minutes. At the conclusion of the test, the socket socket shall be comply with paragraph C1 and C2.

Cold Test
The socket shall be subjected to temperature of -25℃±2℃ for a period of 96 hours, then shall be allowed to remain in the room ambient conditions for 30 minutes. At the conclusion of the test, the socket socket shall be comply with paragraph C1 and C2.

Resistance to soldering heat test
The socket terminal shall be dipped in solder under the condition as specification below:
  • The terminal for a circuit board:
  • Temperature of solder: 260±5℃
  • Dip time: 5±1 seconds
At the conclusion of the test, the socket shall be comply with paragraphs C1 and C2, and not show remarkable failure.

Soldering test
Areas of soldering shall be capable of 3/4 or more of dip terminal area.

Condition:
  • Terminal of Solder: 230±5℃
  • Time of dip: 3±0.5 seconds
  • Length of dip: 2.5mm(from top of terminal)
Temperature cycling test
The socket shall be subjected to condition as shown in belowfive cycling), and then shall returned and allowed to remain ambient condition for 30 minutes. As the conclusion of the test, the socket shall be comply with paragraphs C1 and C2.

Salt mist test
Testing bathThe temperature shall be 35±2℃ in the ambient of the test specimen during the test.
Spray apparatusThe apparaus shall be capable of producing fine dense mist uniformly.
Salt waterThe conclusion of the salt water shall be adjusted at 5±1% weight ratio at 35℃±2℃.
Test time72±2 hours

 Amendments

When the amendments of this specification comes into necessity, it shall be made by the mutual conclusion and agreement between manufacture and customer.

※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.
데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
DC 5.5 전원 케이블(F/F) 50cm [BB699]

1,200

Micro USB to DC 전원 변환 젠더(외경5.5/내경2.1) [BB924]

900

DC 전원 케이블(제작용), DC잭(F)/플러그(M) 투명 [BU187]

1,300

DC잭 샘플 키트 [NT-KIT-E015]

7,900

(5) 총 0 건의 상품평이 있습니다.
총 7건의 상품문의가 있습니다.
벽걸이형 아답터 TY-300 (6V 2A)
http://www.devicemart.co.kr/1153439
벽걸이형 아답터 TY-300 (6V 2A)
이 아답터와 사용 가능한 규격인가요?
안녕하세요! 고객님 디바이스마트입니다.

스펙상으로 문의주신 상품과 벽걸이형 아답터 TY-300 (6V 2A)상품 하얀색 5.5MM ( 내경 2.5MM )으로
연결하셨을 경우 채결 가능한 것으로 확인되오니

참고하여주시기 부탁드립니다.

감사합니다. 좋은하루되세요~!
제품 핀 기능
3개의 핀이 있는데 vcc GND 알려주시고 사용하지 않는 핀도 알려주세요

저번처럼 사진 첨부해주시면 좋을꺼 같습니다 부탁드릴꼐요
안녕하세요 고객님 디바이스마트입니다.

해당제품의 핀관련 정보는 상세페이지 가장 하단의 Amendments에서 확인가능하십니다.

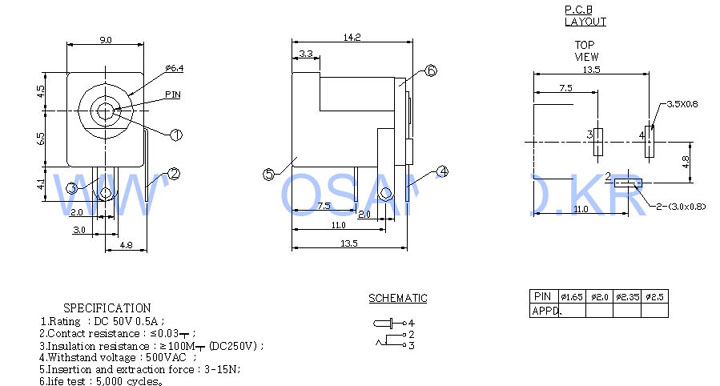

3가지 도면사진 중 가장 오른쪽 사진을 참고 해주시면 되며

서로 마주보는 2개의 핀 중 안쪽 핀이 3번핀 바깥쪽 핀이 4번핀이라고 봐주시면 됩니다.

schematic에 기재되어 있듯이 4번핀이 vcc 이며 2~3번핀이 회로상 gnd로 연결되어 있는 형태입니다.

감사합니다.
허용 전류 문의드립니다.
저 DC-잭플러그 2.5파이랑 한쌍이라고 하셨는데요...
DC-잭 플러그는 출력이 12V에 5A인데 DC잭의 스펙은 30V에 정격전류가 1A라고 되어있는데 나중에 회로에 2A이상을 필요로할때 dc잭이 문제가 되는건 아닌가요???
허용전압 문의
48v에 연결해도 되나요?

위에 30v라고 적혀있는데 아래 보니 50v도 적혀있어서요..
전류 1A 시 전압 30V

전류 0.5A 시 전압 50V 입니다.
이 제품과 2.0mm 제품의 차이가 뭔가요?
이 제품과 2.0mm 제품의 차이가 뭔가요?
도면이 똑 같은데요....
그리고 뭐가 2.5mm라는 건가요??
내경 입니다.

잭의 경우 내경의 홈의 크기가 틀립니다. 소켓역시 소켓안의 핀의 파이가 틀리지요.

2.5 와 2.0, 그리고 1.3 은 내경 또는 안쪽의 연결 핀의 파이 입니다.
