(주)엔티렉스 NT-USB2UART
NT-USB2UART 모듈은 UART 데이터를 USB형태의 데이터로 변환해 주는 모듈입니다. UART통신포트를 가진 보드에서 USB로 통신을 원할때 이 간단한 모듈을 하나 사용하시면 편리합니다.
페이스북 pin 구플 밴드 블로그 라인 카톡 카카오스토리 link
상품코드 15627
판매가격 5900 원 (부가세 미포함가)
제조사 (주)엔티렉스
적립금
평균준비기간 1~2일
브랜드 (주)엔티렉스
최소주문수량
1 개
수량


상품관련 자료 다운로드
cp210x-driver.zip 1
상품상세정보 관련상품 상품평 상품문의 배송/교환/환불

NT-USB2UART

제품소개

NT-USB2UART 모듈은 UART 데이터를 USB형태의 데이터로 변환해 주는 모듈입니다.
개발보드와 PC와의 통신시 라인드라이버(MAX232)가 없이 바로 PC의 USB포트와 연결이 가능 합니다.
22mm x 11mm 의 매우 작은 사이즈로 제작 하였으며,  UART를 이용한 어플리케이션  을 제작 하시거나, USB를 통한 부트로더 이용시 매우 편리합니다. 또한 PC로 부터의 +5V 전원 을 받아 사용하실수 있습니다.



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.
데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
(5) 총 3 건의 상품평이 있습니다.
★★★ 인식문제 2013-07-29
구입하고 연결하니까 윈도우에서 인식이 안되서 칩 동작상태를 보려구 멀티메타로 6번핀 전압 찍어봤더니 내부 레귤레이터는 정상동작 하네요 일단 칩은 동작하는것 같은데 케이블 연결시 윈도우에서 인식을 안하더라구요

1:1 문의했서 메일주소 알려주셔서 그쪽으로 문의 메일 보냈더니요

답변 내용에 커넥터 접촉 불량의심 이지 않을까 하는 내용이 포함있었는데요 일단 as 보내 달라고 하시네요

케이블 2개와 컴퓨터 3대로 확인해서 케이블 접촉 이상일것 같지는 않고 mini usb 쪽 연결핀을 육안으로 확인해봐두 이상 없는것 같고 해서 커넥터와 pcb 상태를 확인해보려고 통전 테스트 해봤더니 d+ 부분인 pcb에 붙어있지 않았네요

8월 1일 부터 휴가 공지 떠있어서 as보내면 너무오래 걸릴것 같구 해서 그냥 수리해서 사용하려고 납 살짝 먹여서 붙여 줬더니 잘 인식 하네요

가격도 저렴하구 크기도 작고 좋은데요 불량 테스트만 되어서 나왔으면 최고였을것 같네요.
★★★ 연결문제. 2011-05-05
구입하고 나서 연결이 안되서 확인해 보니

usb mini b 소켓 부분과 PCB가 납땜이 완벽히 되어 있지 않았습니다.

납땜후에는 잘 연결되는 군요...

가격도 저렴한 편이고 잘 동작해서 좋네요.

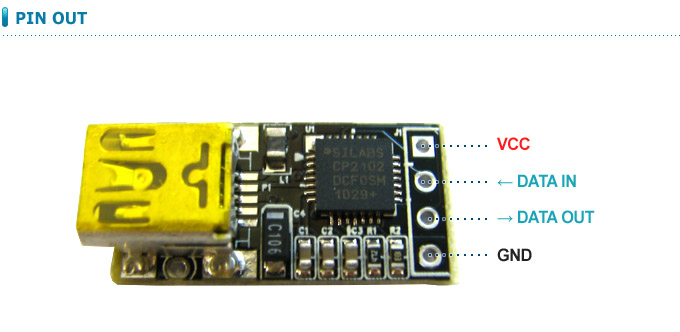

핀은 아래와 같습니다.. 참고하세요.

┌───────────┐
├─┐ O │VCC
USB│ │ O │RXD
│ │ O │TXD
├─┘ O │GND
└───────────┘

★★★★★ 제품 크기도 작고 잘 연결되고 가격도 좋네요. ^^ 2010-03-13
제품 크기도 작고 잘 연결되고 가격도 좋네요. ^^
총 32건의 상품문의가 있습니다.
Vcc에 5v 물려줘야하나요?
GA2CAN에
(http://www.devicemart.co.kr/1153648#detail)

연결하여 pc로 연결하려고 하는데요

http://www.devicemart.co.kr/skin/goods/detail/1153648_1.jpg
사진 왼쪽에 CAN으로 5v 가 들어오고,
우측으로 UART 선으로 NT-USB2UART를 물려야하는것같은데,
UART케이블에는 GND, Rx, TX 이렇게 3개만 있습니다.

그러면 왼쪽 CAN 단자에서 5V를 따와서 NT-USB2UART에 물려주어야하나요?
DTR핀이 있나요?
아두이노 전송시 자동리셋이 되는지해서요?
안녕하세요! 고객님
디바이스마트 기술 지원 담당자 김태완입니다.

저희 온라인 쇼핑몰을 이용해 주셔서 감사드리며,
문의주신 내용에 대해 안내드리겠습니다.

문의주신 상품은 DTR핀이 없사오며,
TX,RX,GND, 5V만 제공된다고 하오니

참고하여주시기 부탁드립니다.

감사합니다. 좋은하루되세요~!
라즈베리에서 사용가능한가요?
라즈베리(3.3V) 에서 사용가능한지 궁금합니다.
사용가능하며 라즈베리파이가 3.3V , NT-USB2UART가 5V 를 필요로 하기 때문에 5V를 넣어주셔야 합니다.
감사합니다
장치 인식 문의입니다.
지난주에 NT-USB2UART 제품을 구매하여 금요일에 택배를 받아보았습니다.

같이 동봉되있는 핀헤더를 납땜후에 드라이버를 설치하고 가지고 있던 usb케이블을 연결해컴퓨터와 연결을 해보았지만 장치 인식이 되지를 않습니다.

cp2102칩이 채용되있어 www.silabs.com 사이트에서 최신버전의 드라이버를 다운로드 받아 설치 해보아도 역시 윈도우가 장치인식을 하지를 않습니다.

컴퓨터가 문제일까 해서 다른 컴퓨터로 확인해 보았지만 역시 인식을 하지 않네요 사용하는 컴퓨터 포함 xp2대 win7 에서 확인해 보았습니다.

장치를 인식해야 가상시리얼 포트가 생성될것 같은데 윈도우에 장치인식이 되지를 않는 문제로 어떻게 해야 장치를 인식시킬수 있는지 문의드립니다.
안녕하세요 고객님

메일로 답변드립니다.

감사합니다.
