(주)유아이구즈 Smart GPS(UIGGUB10-V02R01)
UIGGUB10-V02R01은 안테나 일체형으로 간단한 인터페이스로 Serial을 통해 간편하게 GPS Application을 구성할 수 있으며, 초고속 어쿼지션(Acquisition) 소형, 효율적인 전원관리, 열악한 환경에서의 수신기능 등의 장점을 가지고 있습니다
페이스북 pin 구플 밴드 블로그 라인 카톡 카카오스토리 link
업체: (주)유아이구즈 닫기
문의전화 : 010-6360-7763
홈페이지 :
상품코드 1076544
판매가격 30000 원 (부가세 미포함가)
제조사 (주)유아이구즈
적립금
평균준비기간 2~3일
브랜드 (주)유아이구즈
A / S 정보
최소주문수량
1 개
수량


상품관련 자료 다운로드
UIGGUB10-V02R01_설명서.pdf 1
상품상세정보 관련상품 상품평 상품문의 배송/교환/환불

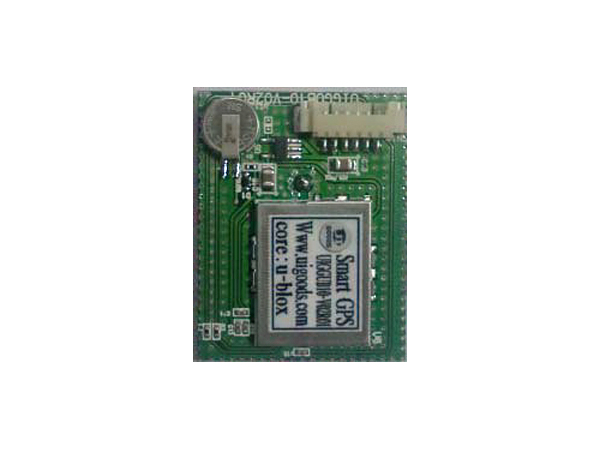

Smart GPS(UIGGUB10-V02R01)


제품소개

당사의 GPS모듈인 UIGGUB10-V02R01은 안테나 일체형으로 간단한 인터페이스로 Serial을 통해 간편하게 GPS Application을 구성할 수 있으며, 초고속 어쿼지션(Acquisition) 소형, 효율적인 전원관리, 열악한 환경에서의 수신 기능 등의 장점을 가지고 PDA, Pocket PC, 그리고 다른 컴퓨팅 장치,네비게이션, LBS응용 제품등에 다양하게 응용 할 수 있습니다.

주요 기능은 아래 와 같습니다. (다양한 안테나 변경)

  • 정밀한 위치추적
    • 개방된 지역에서 최고2-5m CEP이하의 정확성을 갖는 Raw데이터
      출력
    • 10Hz 까지의 Raw 데이터 업데이트율
    • SBAS (WAAS, MSAS, EGNOS, GAGAN) 위성 지원으로 정확도를 증가

  • 초고속의 어쿼지션
    • 50 채널, 1 백만 개의 상관자
    • 확장성, 구성 가능한 32채널에 의한 고성능 어쿼지션
    • 초 정밀성의 18개 추적엔진
    • 160 dBm SuperSense 어퀴지션, 리어쿼지션 및 추적감도
    • Clod start: 29s
    • Warm start : 29s
    • Aided starts: < 1s
    • Hot starts: < 1s
  • GPS 및 GALILEO 위성의 지원으로 정확성 및 수신 범위 향상

  • 참고사항:
    • Max. update : 4Hz
    • Sensitivity :
      • Acquisition : -160 dBm
      • Tracking : -160 dBm
      • Cold starts : -147 dBm
    • Storage Temp. -40°C to 85°C
    • Protocol : NMEA

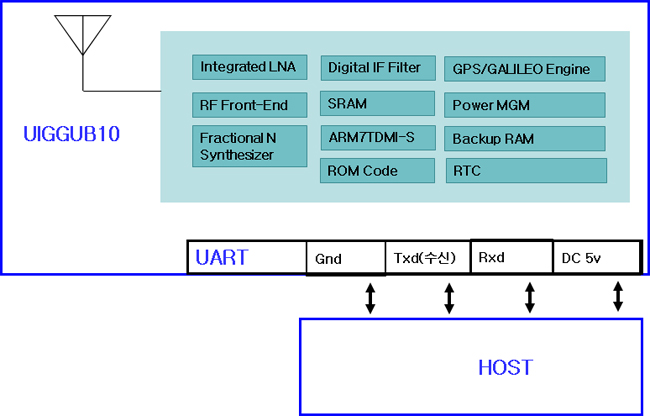

메인보드(Host)와의 연결 방법



  • 간단한 인터페이스 구조

UIGGUB10-V02R01 모듈



메인보드

  • 위의 4개의 연결은 기본적으로 RS232 통신을 하며, Protocol은 NMEA0183 Data format을 지원하고 이 연결의 Baud-rate은 9600입니다.
  • 위의 모듈에 인가되는 " PW" 라인의 전원은 반드시 안정된 DC 5V전원이어야 하며, " GND" 라인과 함께 쌍으로 전원을 공급한다.
  • " TXD" , " RXD" 라인을 통해 구현하려는 Application의 메인보드의 TX, RX 라인과 연결한다. (통신은 DC 3V로 동작)

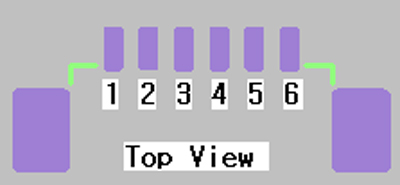

Connect 연결 방법

Pin No. Name Description
1 GND
2 TX
3 RX
4 Time Pulse Keep NC
5 PW
6   Keep NC

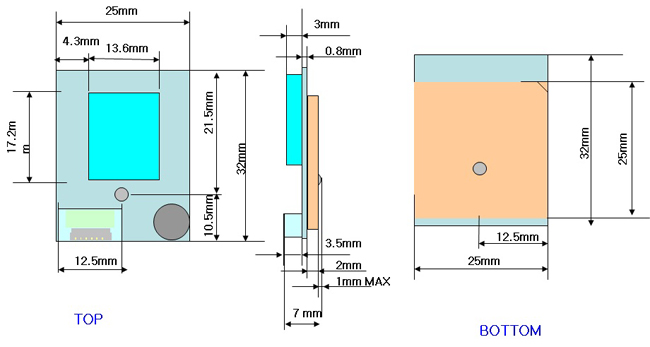

치수


기술 및 제품문의

www.uigoods.com의 질문 게시판을 이용해 주시거나,
dslee@uigoods.com 으로 의견이나 문의 메일 주시면 빠른 시일 내에 답변해 드리도록 하겠습니다.





※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있으며, 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.
데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
GSM/GPRS 모듈 Gravity: UART A6 GSM & GPRS Module [TEL0113]

23,800

72채널 GPS/지자기센서 GPS Mouse - GP-808G (72 Channel) [GPS-14198]

44,600

GPS-Mouse(PRF-G189)

11,200

GPS 모듈(PRF-GP01)

9,000

(5) 총 0 건의 상품평이 있습니다.
총 4건의 상품문의가 있습니다.
mcu
이것 제품을 아두이노하고 연결해서 쓸 수 있나요?
제품무게 문의
무게 제한이 있는 대회에 나가게 되어서
부품마다 무게정보를 모으고 있는중인데
설명서에 무게에 대한 정보가 없어서 질문드립니다~
안녕하세요~ 고객님 디바이스마트입니다

문의 주신 Smart GPS(UIGGUB10-V02R01) 상품의 무게는 아래와 같습니다.

GPS모듈의 무게 = 7.81g

커넥터 무게 = 1.95g

약간의 오차는 있을 수 있다는 점 참고부탁드리겠습니다.

감사합니다.
커넥터문의
제품과 함께 사용해야하는 커넥터를 알려주세요
문의주신 상품은 ㈜유아이구즈 UIGGPS시리즈 커넥터 케이블 상품코드 27953

제품과 사용 가능하오니 참고하여 주시기 부탁드립니다.
문의드립니다.
Smart GPS 모듈을 구매하면 1.25picth 6pin용 케이블이 포함 되어오는 걸로 알고있습니다.
그런데 그 케이블 길이가 짧아서 사용하는데 불편함이 있습니다.
이번에 모듈을 더 구매하려고 하는데
혹시 케이블길이가 더 긴걸로 보내주실수있나요?

그리고 1.25picth 6pin용 케이블을 별도로 구매 할수있는가요?


유선으로 안내드린바와 같이 구성품으로만 구입가능합니다.
감사합니다
