DFRobot 디지털 릴레이 모듈 V3.1 [DFR0017]
아두이노 호환디지털 릴레이 모듈 / 재고 소진시 납기 1주
상품코드 1059439
판매가격 6500 원 (부가세 미포함가)
제조사 DFRobot
적립금
평균준비기간 1~2일
브랜드 DFRobot
최소주문수량
1 개
수량

페이스북 pin 구플 밴드 블로그 라인 카톡 카카오스토리 link

상품관련 자료 다운로드
상품상세정보 관련상품 상품평 상품문의 배송/교환/환불

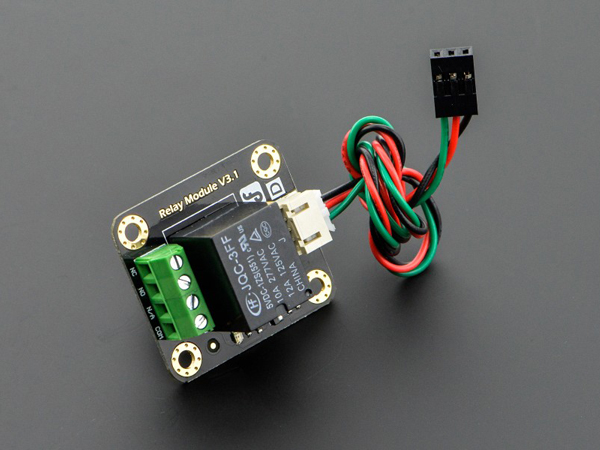

디지털 릴레이 모듈 V3.1 [DFR0017]



Introduction

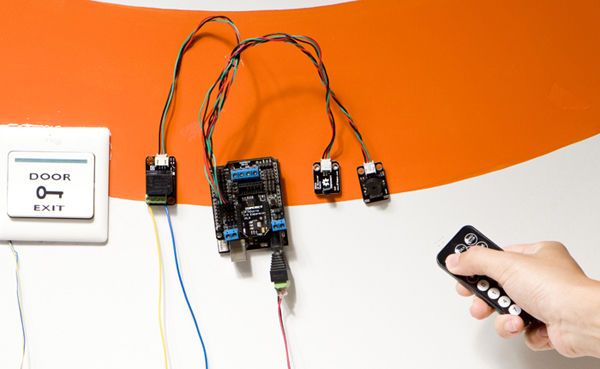

The DFRobot Relay Module blocks the number of electronic modules. It can be used in interactive projects.  It can also be used to control the lighting, electrical and other equipments. The modular design makes it easy to expand with the Arduino board (not included). The Relay output state by a light-emitting diode. It can be controlled through the digital IO port, such as solenoid valves, lamps, motors and other high current or high voltage devices.

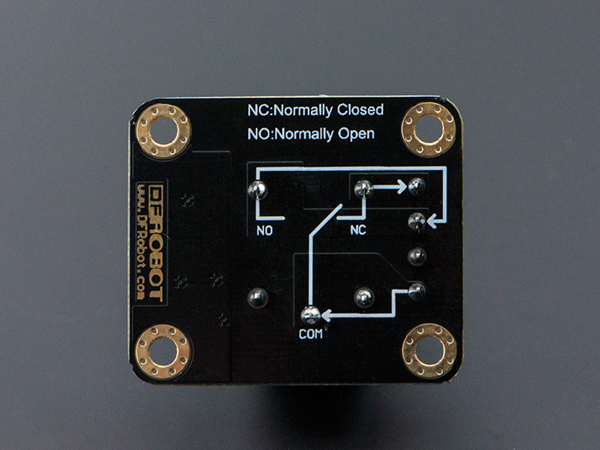

Latest Update: V3.1 improved the silkscreen on the bottom layer of the sensor to indicate the hardware connection.



Specifications

  • Single relay board

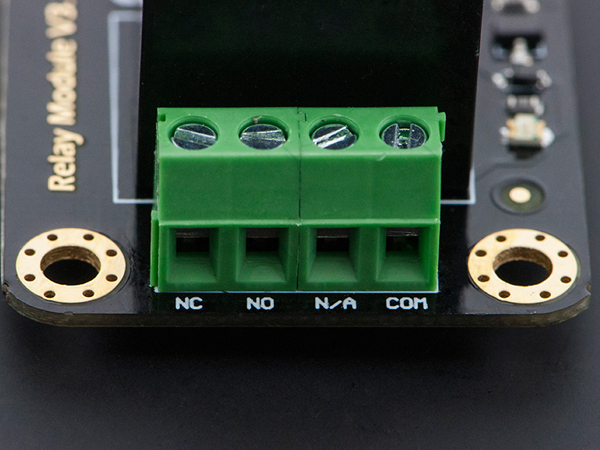

  • Rated through-current: 10A (NO) 5A (NC)
  • Maximum switching voltage: 150VAC 24VDC
  • Interface:Digital
  • Control signal: TTL level
  • Contact Rating (Res. Load):10A 277VAC/24VDC
  • Max. switching voltage 250VAC/30VDC 250VAC/30VDC
  • Max. switching current 15A
  • Max. switching power 2770VA 240W 2770VA 240W
  • UL Rating: 10A 120VAC /10A 277VAC
  • Operate tiem (at nomi. Vot.): 10ms
  • Release time (at nomi. Vot.): 5ms
  • High quality connector
  • Immersion gold surface



Documents



Shipping List

  • Relay Module V3.1  (1 unit)
  • Digital  Cable     (1 unit)



※ 공급 제조사는 재고 사정에 따라 동일 사양의 대체상품으로 공급될 수 있습니다.
※ 상기 제품에 첨부된 데이타시트는 참고사항입니다.
    데이타시트에 표기된 내용에 대하여 본사는 어떠한 기술적인 문의 및 발생하는 문제에 대한 법적인 책임을 지지는 않습니다.
※ 사용자께서는 사용 전 반드시 제품에 대한 테스트 및 확인 절차 후 사용하시기 바랍니다
Grove - Solid State Relay SSR 릴레이 모듈 [NT103020004]

30,000원

아두이노 1채널 5V 미니 릴레이 모듈 [SZH-EK082]

960원

아두이노 LED 버튼 스위치 모듈

6,000원

아두이노 충돌 스위치 모듈 Collision switch [KY0053]

2,500원

(5) 총 0 건의 상품평이 있습니다.
총 1건의 상품문의가 있습니다.
급하게 질문드립니다.
급하게 질문드립니다.


제가 이 웹사이트를 자주 방문하지 못하는 점이 있어,

죄송하지만 답변을 달아주실 때에

답변을 주셨다는 연락 한 통만 아래 방법으로

주시면 감사드리겠습니다.


010 3897 7831

kwang7831@gmail.com




질문 내용입니다..


졸업 전시에서 부스에 사용할 조명 몇개를 아두이노와 릴레이 모듈을 통해 전원제어를 하고자 합니다.

(영상이 재생될때 조명이 켜지고 켜진뒤 몇초가 지나면 꺼졌다가 꺼진뒤 몇초가 지나면 다시 켜지는 식)

이 때 제어하고자 하는 조명은 led 전구 6~8개 정도이며, 전원을 멀티탭으로 종합하여 멀티탭 하나를 아두이노와 릴레이 모듈로 제어하는 식으로 작업을 하고자 합니다.

이때, 귀 사에서 판매하는 릴레이 모듈의 종류중 어느 것을 활용하는 것이 적절한지,

그리고 설명이 충분했는지는 모르겠지만 상기드린대로의 조명 제어 작업이 가지는 작업난이도는 어느정도인지 궁금합니다. (조명이 깔끔하게 매설된다거나, 깔끔한 마감 등은 딱히 목적에 두고 있지 않으며, 중요한 것은 시간에 맞게 조명을 제어하는 것입니다.)

많이 급하게 질문드려서 죄송합니다만,

매우 답답한 심정에 질문드립니다.

성실히 답변주시면 정말 감사합니다.
