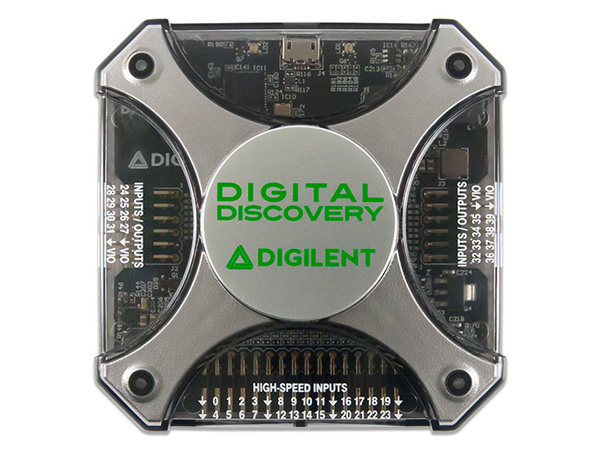

Digilent Digital Discovery: High Performance Pocket Sized Logic Analyzer, Built-in Pattern Generator
410-338 / Digilent Digital Discovery™는 임베디드 디버그를 위한 로직 분석기(logic analyzer)와 패턴 제너레이터 장비(pattern generator instrument)가 조합되어있는 제품 / 디버깅, 시각화, 임베디드 프로젝트의 디지털신호 시뮬레이팅 등에 활용 / high-speed USB로 PC, MAC과 빠른 연걸 및 통신 가능 / Waveforms 2015 무상 제공
업체: 닫기
문의전화 : 070-7019-8887
홈페이지 :
상품코드 1358486
판매가격 248000 원 (부가세 미포함가)
제조사 Digilent
적립금
평균준비기간 1주일내
브랜드 Digilent
A / S 정보
최소주문수량
1 개
수량

Digital Discovery: High Performance Pocket Sized Logic Analyzer, Built-in Pattern Generator

Features

임베디드 프로젝트에 필요한 디지털 신호 디버깅, 시각화 및 시뮬레이션을 위해 사용합니다.
Digilent Digital Discovery ™는 임베디드 디버깅을 위한 로직 분석기 및 패턴 생성기 기능을 하나로 통합한 제품입니다. 제조업체, 애호가, 엔지니어 및 디자이너는 Digital Discovery ™를 사용하여 임베디드 시스템의 디지털 신호를 디버깅, 시각화 및 시뮬레이션을 수행 할 수 있습니다. USB를 통해 Digital Discovery ™를 PC (Mac, Linux 또는 Windows)에 연결하면 무료 애플리케이션 소프트웨어 Waveforms 2015를 사용하여 로직 분석기 및 패턴 생성기 기능을 사용할 수 있습니다.

  • 24 high-speed input pins (DIN0…23), 100MHz bandwidth, 560kΩ||10pF accessible through one 2×16 connector
  • 2Gbit DDR3 acquisition buffer for DIN pins
  • 16 digital I/Os (DIO24…39) arranged in two Pmod-style (2×6) connectors
  • Output buffer: 32K samples/channel for DIO pins
  • Automatic or manual strength and slew settings for outputs.
  • User programmable DIN and DIO LVCMOS voltage levels from 1.2V to 3.3V (5V compatible)
  • User power supplies, 1.2V to 3.3V, available in the two Pmod-style connectors (100mA max)
  • Includes: USB cable, fly-wire accessories (change the accessory)
Virtual Instruments
  • Logic Analyzer
    • Up to 800MSps input sample rate with 8 inputs (and the High Speed Adapter)
    • Up to 200MSps with 32 inputs
    • Digital Bus Analyzers (SPI, I²C, UART, Parallel)
  • Patterns generator
    • Algorithmic pattern generator or buffer based patterns
    • ROM Logic for implementing user defined Boolean functions and State Machines
    • 100MSps max output sample rate (50MHz maximum output frequency)
  • Protocol controller
    • DIO pins are used for UART send and receive, SPI read and write, I²C read and write capable
  • Static I/O
  • Supplies: Sets the user power supply and logical levels, pull resistors, output strength
  • Script: Advanced functions
What's Included

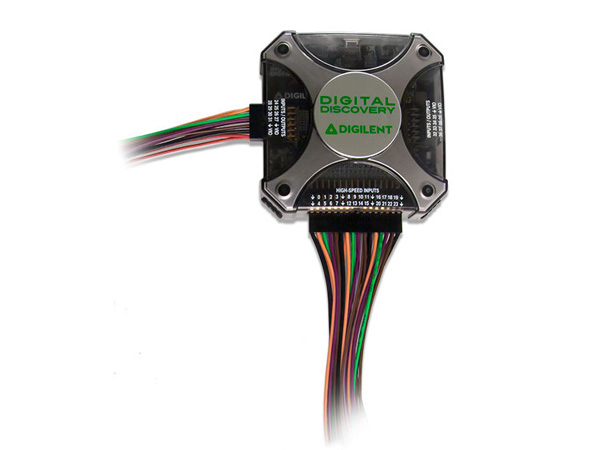

  • Digital Discovery packaged in a regular-sized project box
  • 2x6 flywire assembly
  • 2x16 flywire assembly
  • USB A to Micro-B cable
