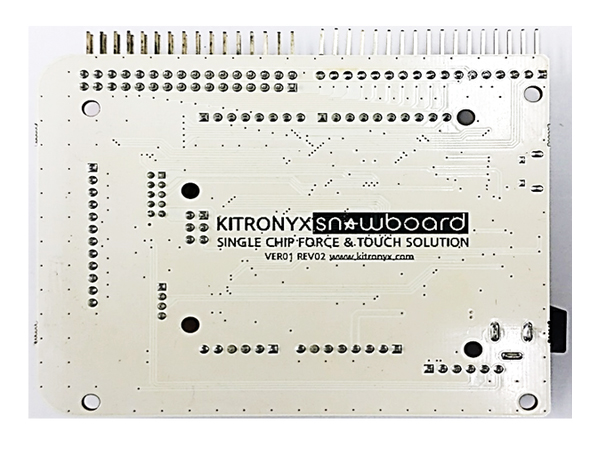

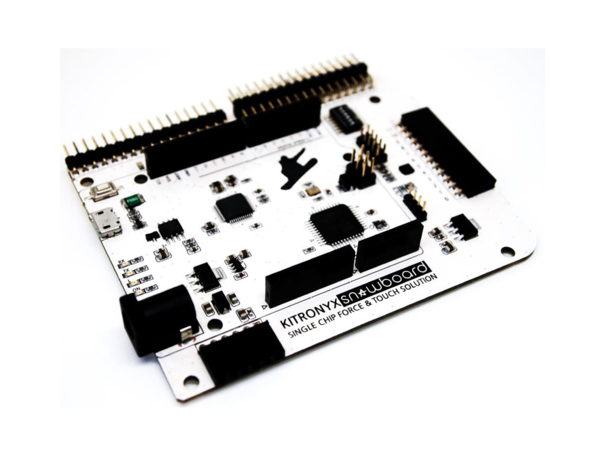

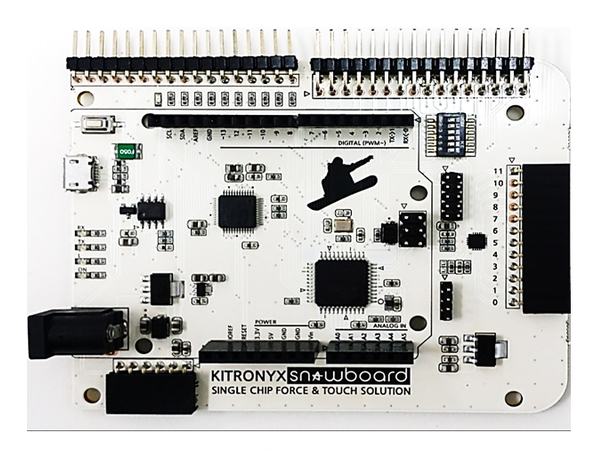

카이트로닉스 아두이노 레오나르도 호환 스노우보드
MC1509와 유사한 컨트롤러이지만 저가형으로 개발된 제품이며 아두이노 레오나르도 호환 제품입니다
업체: 카이트로닉스 닫기
문의전화 : 070-7847-9778
홈페이지 : http://www.kitronyx.com
상품코드 1330564
판매가격 120000 원 (부가세 미포함가)
제조사 카이트로닉스
적립금
평균준비기간 4~5일
브랜드 카이트로닉스
A / S 정보
최소주문수량
1 개
수량


아두이노 레오나르도 호환 스노우보드



소개

스노우보드는 멀티압력센싱과 정전식 터치 기능을 구비한 아두이노 호환 보드입니다.
스노우보드에는 아두이노 레오나르도와 더불어 압력 센싱과 정전식 터치 센싱을 위한 전용 IC가 장착이 되어 있습니다. 아두이노 레오나르도를 내장하여 기존의 아두이노와 동일한 방식으로 여러분만의 프로젝트를 손쉽게 개발할 수 있습니다. 또한 스노우보드는 아두이노레오나르도 호환으로 기존에 개발된 아두이노용 쉴드를 수정없이 사용하실 수 있습니다. 특히 아두이노레오나르도의 USB HID 기능을 이용해 여러분만의 키보드, 전자악기, 멀티터치 인터페이스를 개발하는 것이 가능합니다.
스노우보드에 장착된 멀티압력 센싱 칩은 (주)카이트로닉스의 다년간의 센싱 노하우가 집적되어 있으며 이를 이용해 여러 지점의 압력을 동시에 측정할 수 있습니다. 이 기능을 활용해 포스 멀티 터치와 같은 여러 흥미롭고 창의적인 아이디어를 직접 구현할 수 있습니다. 내장된 멀티압력 센싱 IC는 (주)카이트로닉스에서 판매하는 MS9723, MS9724와 같은 센서와 호환이 되며 별도로 판매하는 어댑터(MS9723C01)을 사용하는 경우 대형의 멀티압력 센서인 MS9705와도 연동이 가능합니다.

또한 스노우보드는 12채널 아날로그 정전식 터치 센서를 내장하고 있으며 이를 이용해 정전식 스위치, 스크롤 휠, 슬라이더 등과 같은 다양한 정전식 UI를 구현할 수 있습니다.



상세 사양

  • 아두이노 레오나르도 호환: 아두이노 IDE는 스노우보드를 아두이노 레오나르도로 인식을 합니다.
    아두이노 레오나르도와 호환되는 모든 아두이노 쉴드를 사용하실 수 있습니다.
  • 마이컴: Atmel ATMega32U4
  • 동작전압: 5V
  • 20 digital I/O pins
  • 7 PWM channels
  • 12 analog input channels
  • 32KB of flash memory of which 4KB used by boot loader
  • 2.5KB of SRAM and 1KB of EEPROM
  • 16MHz clock speed
  • 통신: Micro B USB cable (제품미포함)
  • 보드크기: 94.1mm x 75.05mm
  • 멀티압력센싱 기능: 10x16 채널 FSR 매트릭스 압력 센서를 구동할 수 있습니다
    (호환 센서: MS9723, MS9724)
  • 프레임레이트: 50Hz (20ms)
  • 12채널 아날로그 정전식 터치 센싱 IC 내장

핀맵 구성

스노우보드에 내장된 아두이노 레오나르도 모듈의 IO 핀중 6개는 다음과 같이 스노우보드의 확장 기능용으로 할당되어 있습니다. 할당된 핀들은 필요 시 온보드 스위치를 통해 해제할 수 있습니다. 핀을 해제하는 경우에 스노우보드는 일반적인 아두이노 레오나르도와 동일한 방식으로 동작을 합니다.

- D2/D2: SDA와 SCL로 할당.
- D4: 외부 센서 리셋용으로 할당 (RESET)
- D5: 외부 센서 인터럽트용으로 할당 (IRQ_E)
- D6: 내장 정전식 터치 IC 인터럽트용으로 할당 (IRQ_T)
- D7: 내장 멀티압력센서 인터럽트용으로 할당 (IRQ_F)
